A Pile à combustible au méthanol de type « Reformed » (RMFC) Il s'agit d'un système d'alimentation à pile à combustible qui transforme le méthanol liquide en hydrogène, puis utilise cet hydrogène pour produire de l'électricité grâce à un pile à combustible à membrane échangeuse de protons (PEMFC).
Contrairement à une pile à combustible à hydrogène classique, qui nécessite le stockage de l'hydrogène dans une bouteille sous haute pression, un système RMFC stocke l'énergie sous forme de méthanol liquide et produit de l'hydrogène à la demande grâce à un reformeur intégré.
Cette architecture combine les haute densité énergétique et facilité de manipulation du combustible liquide avec le production d'électricité propre et efficace à partir d'une pile à combustible à hydrogène.
Pour les applications portables, tactiques, en milieu isolé et hors réseau, la technologie RMFC peut constituer une alternative pratique aux batteries, aux générateurs diesel et aux systèmes à hydrogène haute pression classiques.
Qu'est-ce qu'une pile à combustible au méthanol de type « Reformed » ?
A Pile à combustible au méthanol de type « Reformed » (RMFC) Il s'agit d'un système de pile à combustible dans lequel le méthanol est d'abord transformé en un gaz riche en hydrogène par un processus de reformage catalytique.
L'hydrogène ainsi produit est ensuite acheminé vers une pile à combustible PEM, où il réagit par voie électrochimique avec l'oxygène de l'air pour produire de l'électricité.
Dans l'ensemble, le processus peut se résumer ainsi :
Méthanol → Gaz riche en hydrogène → Pile à combustible PEM → Électricité
Cela diffère fondamentalement d'un Pile à combustible à méthanol direct (DMFC).
Dans une pile à combustible à méthanol direct (DMFC), le méthanol est acheminé directement vers la pile à combustible et participe à la réaction électrochimique.
Dans un RMFC, le méthanol est d'abord traité par un reformeur afin de produire de l'hydrogène. L'hydrogène est ensuite consommé par une pile à combustible PEM classique.
Cette séparation permet aux systèmes RMFC de tirer parti des performances éprouvées de la technologie des piles à combustible PEM tout en utilisant le méthanol comme vecteur énergétique liquide pratique.

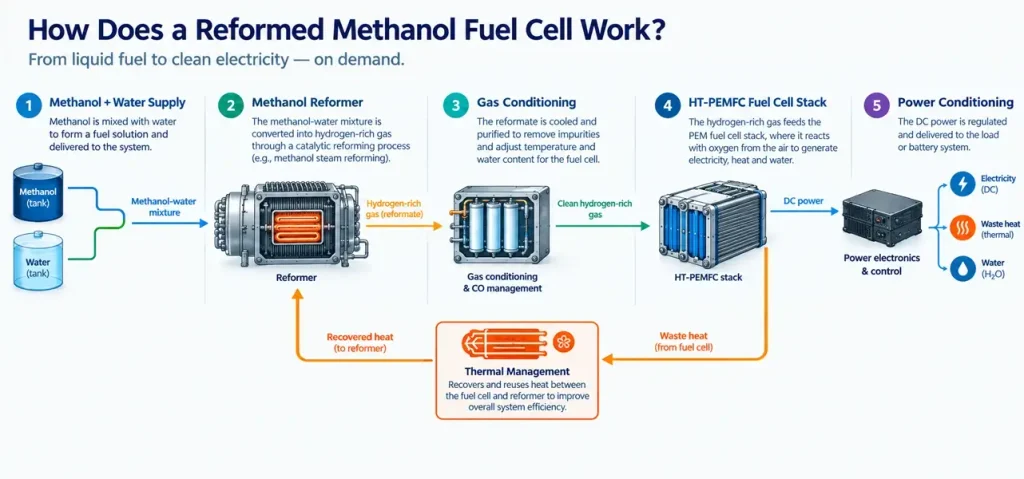

Comment fonctionne un RMFC ?
Un système RMFC se compose généralement de plusieurs composants intégrés :
- Réservoir de méthanol
- Système d'alimentation en carburant
- Réformeur de méthanol
- Système de purification de gaz
- Pile à combustible PEM
- Système d'alimentation en air
- Système de gestion thermique
- Électronique de conditionnement et de commande de l'alimentation électrique
Ensemble, ces composants transforment en permanence le méthanol en énergie électrique.
Étape 1 : Stockage du méthanol
Le processus commence par du méthanol liquide stocké dans un réservoir de carburant.
Contrairement à l'hydrogène comprimé, le méthanol peut être stocké sous forme liquide dans des conditions ambiantes, sans nécessiter de bouteille d'hydrogène à haute pression.
Cela facilite la manipulation, le transport et le ravitaillement en carburant pour de nombreuses applications mobiles et en milieu isolé.
Dans le cas des systèmes de terrain, cela peut s'avérer particulièrement utile, car l'opérateur peut emporter du carburant liquide supplémentaire et ravitailler le système lorsque cela est nécessaire.
Étape 2 : Reformage au méthanol
Le méthanol est acheminé vers un réformateur, où il est transformé en un gaz riche en hydrogène.
Une réaction simplifiée de reformage à la vapeur du méthanol peut être représentée comme suit :
CH₃OH + H₂O → CO₂ + 3H₂
Dans un système RMFC en conditions réelles, le reformeur fonctionne en association avec des sources de chaleur régulées et des matériaux catalytiques afin de produire de l'hydrogène de manière efficace.
Le réformateur est donc l'un des composants les plus importants d'un système RMFC.
Son rôle consiste à produire en continu de l'hydrogène à partir du méthanol, au débit requis par la pile à combustible.
Étape 3 : Purification du gaz
Le gaz de reformage produit par le reformeur contient de l'hydrogène ainsi que d'autres gaz, notamment du dioxyde de carbone et, éventuellement, des traces de monoxyde de carbone.
Les catalyseurs des piles à combustible PEM étant sensibles au monoxyde de carbone, le gaz de reformage doit être correctement traité et purifié avant d'entrer dans la pile à combustible.
L'architecture exacte du système de purification dépend de la conception du système, de la température de fonctionnement et de la technologie de reformage.
Une purification efficace des gaz est essentielle pour préserver les performances, le rendement et la durabilité à long terme des piles à combustible.
Étape 4 : L'hydrogène pénètre dans la pile à combustible PEM
Le gaz purifié riche en hydrogène est acheminé vers le côté anode de la pile de piles à combustible PEM.
À l'intérieur de la pile à combustible, l'hydrogène est séparé en protons et en électrons.
La membrane à échange de protons laisse passer les protons tout en obligeant les électrons à circuler dans un circuit électrique externe.
Ce flux d'électrons produit de l'énergie électrique utile.
Étape 5 : L'oxygène provient de l'air ambiant
Du côté de la cathode, l'oxygène présent dans l'air ambiant participe à la réaction électrochimique.
La réaction globale d'une pile à combustible PEM est la suivante :
2H₂ + O₂ → 2H₂O + électricité + chaleur
Les principaux produits électrochimiques sont donc l'électricité, l'eau et la chaleur.
C'est pourquoi la pile à combustible elle-même ne produit pas les émissions de particules ni les gaz de combustion associés à un générateur diesel classique.
Étape 6 : L'électricité est acheminée vers la charge
L'électricité produite par la pile à combustible PEM est ensuite régulée par des composants électroniques de puissance, puis fournie aux équipements raccordés.
Selon le système, la sortie peut être utilisée pour alimenter :
- Appareils électroniques portables
- Équipements de communication
- Capteurs
- Systèmes de drones
- Robotique
- Équipements de télésurveillance
- Matériel de terrain
- Systèmes d'alimentation de secours
- Charges électriques hors réseau
Le système peut également être conçu pour fonctionner en continu tant qu'il y a suffisamment de méthanol disponible.
Pile à combustible à méthanol réactif (RMFC) vs pile à combustible à méthanol direct
Les technologies RMFC et DMFC sont toutes deux des technologies de piles à combustible à base de méthanol, mais leurs architectures sont fondamentalement différentes.
| Fonctionnalité | RMFC | DMFC |
|---|---|---|
| Carburant | Méthanol | Méthanol |
| Production d'hydrogène | Réformateur interne | Pas d'étape de reformage externe |
| Pile à combustible | Généralement, les PEMFC | Pile à combustible à méthanol direct |
| Hydrogène utilisé par la pile à combustible | Oui | Non |
| Complexité du système | Plus élevé | Inférieur |
| Traitement des carburants | Obligatoire | Non obligatoire |
| Densité de puissance potentielle | Élevée, selon la conception | Généralement plus bas |
| Principal avantage | Associe un combustible liquide à la technologie PEMFC à hydrogène | Architecture simple du système à méthanol direct |
La différence essentielle est simple :
La technologie DMFC utilise directement le méthanol dans la pile à combustible. La technologie RMFC transforme d'abord le méthanol en hydrogène.
Pour les applications où une densité de puissance plus élevée, les performances des piles à combustible PEM et une durée de fonctionnement plus longue sont des critères importants, les piles RMFC peuvent offrir des avantages significatifs.
Pourquoi utiliser le méthanol pour produire de l'hydrogène ?
À première vue, la production d'hydrogène à partir de méthanol peut sembler superflue alors qu'il est possible de s'approvisionner directement en hydrogène.
La réponse est stockage et logistique des carburants.
L'hydrogène présente d'excellentes caractéristiques énergétiques sur le plan gravimétrique, mais le stockage de grandes quantités d'hydrogène peut nécessiter des bouteilles de gaz comprimé, des infrastructures spécialisées ou d'autres technologies de stockage de l'hydrogène.
Le méthanol, en revanche, est un carburant liquide qui peut être stocké et transporté grâce aux infrastructures logistiques existantes dédiées aux carburants liquides.
Un RMFC permet donc de déplacer le défi de stockage de l'hydrogène à produire de l'hydrogène à la demande.
Cela peut s'avérer particulièrement intéressant lorsque :
- Une longue durée de fonctionnement est nécessaire
- Le ravitaillement doit être rapide
- Il n'existe pas d'infrastructure pour l'hydrogène à haute pression
- Le système d'alimentation doit rester compact
- Le transport du carburant est un aspect important à prendre en compte
- Le système est déployé dans des environnements isolés ou hors réseau
RMFC contre pile à combustible à hydrogène
Un système classique de pile à combustible PEM à hydrogène présente généralement l'architecture suivante :
Hydrogène comprimé → Pile à combustible PEM → Électricité
Voici un système RMFC :
Méthanol liquide → Reformeur → Hydrogène → Pile à combustible PEM → Électricité
Ces deux systèmes recourent en fin de compte à l'électrochimie de l'hydrogène au sein de la pile à combustible PEM.
La principale différence réside dans le mode d'approvisionnement en hydrogène.
Pile à combustible à hydrogène classique
Un système à hydrogène direct offre un processus de conversion d'énergie relativement simple, car l'hydrogène est déjà disponible pour la pile à combustible.
Toutefois, ce système nécessite une solution adaptée pour l'approvisionnement et le stockage de l'hydrogène.
Pile à combustible au méthanol de type « Reformed »
Un RMFC intègre la production d'hydrogène au réseau électrique.
Cela évite d'avoir à transporter de l'hydrogène comprimé comme carburant principal et permet à l'opérateur de réapprovisionner le système en méthanol liquide.
Pour certaines applications sur le terrain, cela peut simplifier la logistique du carburant et accroître la flexibilité opérationnelle.
Avantages de la technologie RMFC
1. Stockage de carburants liquides
Le méthanol peut être stocké sous forme liquide dans des conditions normales, ce qui le rend plus facile à manipuler que l'hydrogène comprimé dans de nombreux environnements d'exploitation.
2. Production d’hydrogène à la demande
Le système produit de l'hydrogène en interne, selon les besoins de la pile à combustible.
Cela évite d'avoir à recourir à une alimentation en hydrogène haute pression distincte sur le terrain.
3. Performances des piles à combustible PEM
L'hydrogène issu du reformage étant acheminé vers une pile de piles à combustible PEM, les systèmes RMFC peuvent bénéficier du rendement élevé et du fonctionnement électrochimique à basse température propres à la technologie PEMFC.
4. Fonctionnement de longue durée
Il est possible de prolonger l'autonomie en emportant du carburant liquide supplémentaire plutôt que de compter uniquement sur la capacité fixe de la batterie.
Cela rend la technologie RMFC particulièrement intéressante pour les missions nécessitant une autonomie prolongée.
5. Faible empreinte acoustique
Les piles à combustible produisent de l'électricité par voie électrochimique plutôt que par combustion.
Lorsqu'il est correctement conçu, un système RMFC peut donc fonctionner avec une empreinte acoustique bien inférieure à celle des générateurs à combustion interne classiques.
6. Réduction des polluants atmosphériques locaux
L'électricité étant produite par un processus électrochimique plutôt que par combustion, les systèmes RMFC permettent d'éviter les niveaux élevés de particules, de NOx et d'autres polluants liés à la combustion généralement associés aux générateurs diesel.
Cependant, le reformage au méthanol génère lui-même du CO₂, de sorte que les systèmes RMFC ne doivent pas être considérés comme totalement exempts de carbone.
Contraintes et défis techniques
La technologie RMFC n'est pas sans poser certains défis.
Temps de démarrage du Reformer
Le reformeur doit atteindre son régime de fonctionnement avant que la production d'hydrogène ne se stabilise.
Cela signifie qu'un RMFC peut nécessiter un temps de démarrage plus long qu'une batterie.
Gestion thermique
Le reformage du méthanol nécessite des conditions thermiques contrôlées.
Le système doit gérer la chaleur produite et consommée par le reformeur, la pile à combustible et les composants associés.
Purification des gaz
Les piles à combustible PEM nécessitent de l'hydrogène pur.
Il est donc essentiel de maîtriser la teneur en monoxyde de carbone et les autres impuretés du produit de reformage pour garantir les performances et la longévité de la pile.
Intégration de systèmes
Une pile à combustible à recirculation de méthane (RMFC) est plus complexe qu'une simple batterie, car elle combine le stockage du combustible, le reformage, le traitement des gaz, la gestion thermique, la conversion en énergie par pile à combustible et l'électronique de puissance.
Le défi technique consiste à intégrer ces composants dans un système compact, fiable et performant.
Où utilise-t-on les systèmes RMFC ?
La technologie RMFC est particulièrement adaptée aux applications dans lesquelles grande autonomie, logistique de ravitaillement en carburant simplifiée et alimentation électrique hors réseau fiable sont plus importants que la capacité de démarrage immédiat d'une batterie.
Parmi les applications possibles, on peut citer :
Puissance tactique et militaire
Les soldats et les équipes de terrain peuvent avoir besoin d'une alimentation électrique continue pour leurs équipements de communication, leurs capteurs, leurs systèmes informatiques et autres appareils électroniques.
Un RMFC permet d'assurer une alimentation prolongée sans dépendre exclusivement de batteries de grande capacité.
Drones et robotique
Pour certaines plateformes de drones et de robots, la capacité à transporter du carburant liquide et à produire de l'électricité pendant de longues périodes peut constituer une alternative aux architectures classiques fonctionnant uniquement à l'aide de batteries.
L'adéquation réelle dépend de la charge utile, du poids du système, de la puissance requise, du profil de mission et des exigences thermiques.
Alimentation électrique à distance et hors réseau
Les systèmes RMFC permettent d'assurer l'alimentation électrique dans les zones où l'accès au réseau électrique est inexistant ou instable.
Parmi les applications possibles, on peut citer les stations de surveillance à distance, les équipements de télécommunications, les instruments scientifiques et les infrastructures de terrain.
Alimentation de secours et alimentation d'urgence
Comme le système peut être alimenté en méthanol liquide, la technologie RMFC peut également être envisagée pour des applications d’alimentation de secours de longue durée, lorsque l’autonomie des batteries seules s’avère insuffisante.
RMFC contre les Batteries
Les batteries sont très efficaces et fournissent une puissance instantanée exceptionnelle, mais leur autonomie dépend directement de l'énergie électrique stockée.
Une fois la batterie déchargée, il faut recharger le système ou remplacer la batterie.
Un RMFC stocke de l'énergie sous forme de combustible liquide et transforme ce combustible en électricité en continu.
Cela donne lieu à un modèle de fonctionnement différent :
Batterie : Charge → Utilisation → Recharge
RMFC : Ravitaillement → Exploitation → Ravitaillement
Pour les missions de courte durée, les batteries peuvent rester la solution la plus pratique.
Pour les missions de longue durée, où il est plus facile de transporter du carburant supplémentaire que d'augmenter la capacité des batteries, la technologie RMFC peut s'avérer de plus en plus intéressante.
RMFC contre les groupes électrogènes au diesel
Les générateurs diesel restent largement utilisés pour les applications hors réseau à forte puissance, mais ils reposent sur des moteurs à combustion et nécessitent des composants mécaniques tels que des moteurs, des alternateurs et des systèmes d'échappement.
Les systèmes RMFC produisent de l'électricité par voie électrochimique.
Cela peut présenter des avantages dans les domaines suivants :
- Signature acoustique
- Qualité de l'air au niveau local
- Complexité mécanique
- Rendement à charge partielle, en fonction de la conception du système
- Applications d'alimentation électrique portables et compactes
Toutefois, les générateurs diesel restent très compétitifs pour les applications nécessitant une puissance continue très élevée, un démarrage rapide et une infrastructure de ravitaillement en carburant bien établie.
La technologie la plus adaptée dépend donc du profil de la mission plutôt que d’un critère unique et universel.
Le rôle des RMFC dans les sources d'énergie portables de nouvelle génération
Le développement de la technologie RMFC s'inscrit dans une tendance plus large en matière de production décentralisée d'électricité :
passer du stockage de l'électricité au stockage de l'énergie sous forme de combustible transportable, puis la convertir en électricité en cas de besoin.
Les batteries stockent directement l'énergie électrique.
Les piles à combustible à hydrogène stockent l'hydrogène et le transforment par voie électrochimique.
Les systèmes RMFC adoptent une approche différente en utilisant le méthanol comme vecteur énergétique et en produisant de l'hydrogène en interne.
Cette architecture permet de combler le fossé entre logistique des carburants liquides et production d'électricité à partir de piles à combustible à hydrogène.
Pour les applications tactiques, à distance et de longue durée, cette combinaison peut s'avérer particulièrement utile.
SOLIDHYDRO HYDRA-R : une solution compacte d'alimentation électrique RMFC
SOLIDHYDRO utilise la technologie RMFC pour des systèmes d'alimentation compacts destinés à des applications portables et hors réseau exigeantes.
Le Série HYDRA-R utilise le reformage au méthanol pour produire de l'hydrogène destiné à un système de pile à combustible PEM, offrant ainsi une alternative aux architectures d'alimentation classiques reposant uniquement sur des batteries.
Le système HYDRA-R 60 W est conçu pour les applications où la compacité, le faible niveau sonore, une autonomie prolongée et la facilité de ravitaillement en carburant liquide sont des critères importants.
Au lieu d'utiliser de l'hydrogène comprimé, le système utilise du méthanol comme carburant principal et produit de l'hydrogène en interne.
Cette approche est particulièrement adaptée aux équipements portables, à l'alimentation électrique à distance et aux applications tactiques, où la logistique du carburant et l'autonomie sont des facteurs essentiels.
Conclusion
A Pile à combustible au méthanol de type « Reformed » (RMFC) associe deux technologies :
réformage au méthanol + piles à combustible PEM à hydrogène.
Le reformeur transforme le méthanol liquide en un gaz riche en hydrogène. Après purification, l'hydrogène est acheminé vers une pile de piles à combustible PEM, où il réagit avec l'oxygène de l'air pour produire de l'électricité.
Il en résulte une architecture d'alimentation qui combine les logistique du méthanol en tant que carburant liquide avec le production électrochimique d'hydrogène pour les piles à combustible.
Pour les applications nécessitant une autonomie prolongée, un faible niveau sonore, une utilisation nomade et une alimentation hors réseau, la technologie RMFC offre une alternative aux batteries classiques, aux piles à combustible à méthanol direct et aux générateurs à combustion.
À mesure que les systèmes à pile à combustible deviennent de plus en plus compacts, légers et intégrés, Les piles à combustible au méthanol de type « reformé » pourraient jouer un rôle de plus en plus important dans les systèmes d'alimentation portables et décentralisés de nouvelle génération.
Découvrez SOLIDHYDRO HYDRA-R
Vous cherchez un modèle compact ? Pile à combustible au méthanol de type « Reformed » (RMFC) Une solution pour l'alimentation électrique portable, tactique ou hors réseau ?
Découvrez le Série HYDRA-R de SOLIDHYDRO — une plateforme de pile à combustible à reformage au méthanol, conçue pour produire de l'hydrogène à la demande et fournir une alimentation électrique fiable sans avoir recours à des bouteilles d'hydrogène à haute pression.
Découvrir HYDRA-R 60 W →
Contact SOLIDHYDRO pour votre application →
Pour en savoir plus
Pile à combustible au méthanol ou à l'hydrogène : comparaison des puissances tactiques
